Огнезащита вентиляционных систем

Огнезащита вентиляционных систем имеет особое значение, поскольку воздуховоды и шахты в случае пожара могут быстро распространять дым и горячие газы по всему зданию. При выборе материалов и решений важно учитывать температурные нагрузки, конструктивные особенности системы вентиляции и требования пожарной безопасности.

1. Задачи и особенности огнезащиты вентиляционных систем

Вентиляционные каналы выполняют роль транспортной сети для воздуха. При возгорании они могут превратиться в “коридоры” для распространения пламени и продуктов горения, что резко повышает опасность для людей и имущества. Огнезащита вентиляции решает сразу несколько задач:

1. Предотвращение быстрого нагрева элементов и их деформации. Металлические воздуховоды при высоких температурах могут утрачивать прочность и герметичность, в итоге система теряет функциональность.

2. Замедление передачи огня между различными зонами. В любом здании есть противопожарные отсеки, которые должны быть изолированы друг от друга. Вентиляция — потенциальное “слабое звено” в этой изоляции, если нет огнезащитных устройств или материалов.

3. Снижение вероятности оплавления и образования сквозных отверстий для огня и горячего дыма. Некачественные или незащищённые участки воздуховодов могут разрушаться при кратковременном воздействии высоких температур.

4. Сохранение пути для отвода дыма из помещений. В ряде случаев вентиляционная система может работать совместно с противодымной системой, тогда важно, чтобы воздуховоды не утратили герметичность при пожаре.

Особое внимание уделяют узлам прохода воздуховодов через стены, перекрытия, противопожарные перегородки и места стыковки с другим оборудованием.

2. Основные материалы для огнезащиты

На практике применяются несколько групп материалов, которые помогают обеспечить требуемый предел огнестойкости вентиляционных каналов и шахт. Выбор зависит от проектных решений, типов систем, условий эксплуатации, требований норм:

1. Огнезащитные краски (интумесцентные)

• При нагреве вспучиваются, образуя защитный слой с низкой теплопроводностью.

• Наносятся на металлические воздуховоды или бетонные шахты для увеличения времени, в течение которого конструкция сохраняет целостность.

• Не увеличивают существенно толщину и массу системы, что является плюсом при использовании в уже существующих сетях, где нет возможности монтировать тяжёлые облицовки.

2. Огнеупорные штукатурки

• Могут использоваться для покрытий наружных поверхностей вентиляционных шахт (например, бетонных).

• Формируют толстый барьер, обладающий высокой огнестойкостью.

• Обычно изготавливаются на основе цемента с добавлением вермикулита, перлита или других лёгких наполнителей.

• Нанесение механизированным способом облегчает работу на крупных объектах.

3. Минеральные плиты

• Применяются для облицовки воздуховодов снаружи.

• Изготавливаются из базальтового волокна, кальций-силиката, гипсокартона повышенной огнестойкости.

• Способны поддерживать заданную температуру внутри воздуховода, не давая металлу перегреваться.

• Крепятся механически (анкерами, саморезами, скобами) и могут дополнительно обрабатываться герметиками в местах стыков.

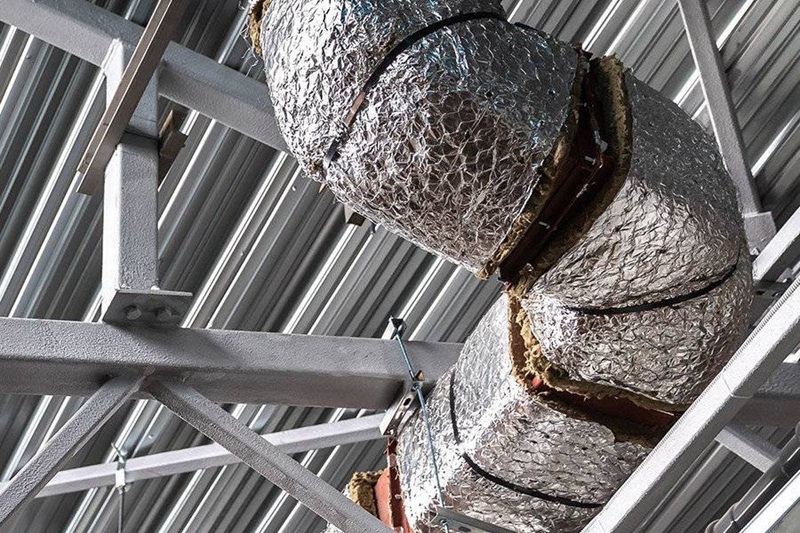

4. Теплоизоляционные маты на основе стекловолокна или базальтового волокна

• Используются для наружной теплоизоляции воздуховодов.

• При пожаре снижают скорость прогрева металлической стенки и продлевают время эксплуатации системы.

• Для повышения огнестойкости маты иногда пропитывают специальными составами или комбинируют с фольгированным слоем для лучшего отражения тепла.

5. Пропитки и герметики

• Применяются в местах соединений, швах, стыках элементов системы.

• Создают дополнительную защиту от дыма и огня при повышенных температурах.

• Подбираются так, чтобы сохранять эластичность и не выгорать слишком быстро под действием высоких температур.

3. Конструктивные решения для огнезащиты

При выборе определённого материала или комбинации материалов учитывают факторы:

• Тип вентиляционной системы: приточная, вытяжная, противодымная, комбинированная.

• Материал воздуховодов: металл (обычно оцинкованная или нержавеющая сталь), реже пластик. Пластиковые воздуховоды для пожаропасных объектов практически не используют.

• Необходимость поддержания рабочей температуры внутри канала для отвода дыма или горячих газов. В некоторых системах противодымной защиты внутри воздуховодов может проходить сильно нагретый воздух.

Часто применяют следующие конструктивные подходы:

1. Огнезащита изнутри. В некоторых проектах воздуховод может быть покрыт жаропрочными материалами с внутренней стороны. Такой метод сложнее технологически, требует точного расчёта, чтобы не снизить пропускную способность системы.

2. Облицовка снаружи минеральными плитами или теплоизоляционными матами. Это классический способ, позволяющий достичь высоких параметров огнестойкости за счёт создания теплоизолирующего слоя по всей внешней поверхности. В стыках используют металлические уголки или профили, герметики.

3. Использование готовых огнестойких воздуховодов заводского изготовления. Такие изделия проходят сертификацию на требуемую огнестойкость (например, EI 60, EI 120). Они уже имеют соответствующее покрытие или многослойную конструкцию. Монтаж упрощается, но стоимость может быть выше, чем при самостоятельном применении огнезащитных материалов.

4. Применение противопожарных клапанов. Это не самостоятельный материал, а часть системы. Клапаны автоматически закрываются при пожаре, предотвращая прохождение огня и дыма сквозь воздуховод. На выбор материалов для зоны клапана влияют особенности узла монтажа и требования к целостности канала.

4. Монтаж и технология нанесения

После выбора конкретного решения необходимо обеспечить корректную реализацию. Обычные этапы монтажа и нанесения огнезащитных покрытий на вентиляционные системы включают:

1. Подготовку поверхностей. Воздуховоды очищают от пыли, жировых отложений, ржавчины. При необходимости делают шлифовку, обеспыливание, обезжиривание.

2. Нанесение грунтовки. Для металлических участков почти всегда необходим антикоррозионный грунт, особенно если будет применяться краска. Бетонные шахты можно обрабатывать грунтом, выравнивающим впитывающую способность.

3. Основной слой огнезащитного состава (краска, штукатурка или плиты):

• Краски наносят безвоздушным распылением или кистью/валиком (для небольших поверхностей). Контролируют толщину каждого слоя согласно требованиям технической документации (DFT — Dry Film Thickness).

• Штукатурные смеси на основе минеральных заполнителей наносят механизированно или вручную. Для больших толщин часто используют армирующие сетки. Между слоями выдерживают технологические перерывы на схватывание.

• Минеральные плиты монтируют по заранее смонтированному каркасу или напрямую к воздуховоду (в случае лёгких конструкций) с соблюдением схемы крепления. Герметизацию стыков делают высокотемпературными герметиками.

4. Финишная защита. В некоторых случаях требуется дополнительное защитно-декоративное покрытие, устойчивое к влаге, механическим воздействиям или ультрафиолету, если системы располагаются на открытом пространстве (крыша, фасады).

5. Контроль качества. Проверяют равномерность нанесения, толщину слоя, отсутствие пропусков, дефектов, механических повреждений.

5. Огнезащита шахт и вентиляционных камер

Помимо воздуховодов, в здании могут присутствовать вентиляционные шахты или камеры (технические помещения, где располагается вентиляционное оборудование). К ним предъявляются аналогичные требования по огнестойкости:

1. Вентиляционные шахты из бетона или кирпича зачастую обладают определённым пределом огнестойкости, но могут нуждаться в дополнительной защите — например, при повышенных требованиях (EI 120 и более). Применяют огнеупорные штукатурки, плиты или специальные краски, ориентируясь на данные испытаний и рекомендации изготовителей.

2. Вентиляционные камеры — помещения, в которых находятся вентиляторы, фильтры, шумоглушители. Изнутри камеры могут покрывать огнеупорными составами (штукатурными или плитами). Особо тщательно герметизируются технологические отверстия, узлы ввода-вывода воздуховодов.

3. Противодымные вентиляторы и камеры для них. В таких установках воздух может быть очень горячим. Узлы крепления и металлические детали защищают термостойкими покрытиями или теплоизоляционными материалами с соответствующими сертификатами.

6. Противопожарные клапаны и герметизация узлов прохода

Даже при качественной огнезащите каналов остаются потенциально уязвимые места — узлы прохода сквозь перекрытия и стены, а также точки монтажа противопожарных клапанов. Здесь важно:

1. Выбрать клапаны нужного класса (EI 60, EI 90, EI 120 и т. д.). Клапаны, сертифицированные на соответствующий предел огнестойкости, оснащены термочувствительными элементами, которые срабатывают при температуре около 72–75 °C (или иной пороговой).

2. Правильно уплотнить зазор между корпусом клапана и строительной конструкцией. Для этого используют минеральную вату, высокотемпературные герметики или специальные монтажные пены с огнестойкостью. Все материалы должны быть сертифицированы для противопожарных применений.

3. Учитывать возможность термического расширения металла. Если воздуховод расширится при нагреве, не должно произойти разрушения узла или образования зазора, через который может пройти огонь или дым.

7. Испытания и сертификация

При выборе материалов для огнезащиты вентиляции необходимо обращаться к результатам сертификационных испытаний. Основные аспекты:

1. Методика испытаний. Часто используют стандарты, предусматривающие нагрев по определённой температурной кривой (например, стандартная кривая ISO 834). Измеряют время, за которое конструкция не теряет целостность и теплоизоляционные свойства.

2. Классы огнестойкости. Для воздуховодов, шахт, клапанов обычно указывают значение EI t, где:

• E (целостность) — сохранение герметичности, отсутствие трещин, сквозных прожогов;

• I (теплоизоляция) — ограничение повышения температуры на необогреваемой стороне;

• t — время в минутах (30, 60, 90, 120 и т. д.).

3. Сертификация. Каждая система (плиты, краски, штукатурки) проходит сертификацию в аккредитованных лабораториях. В документах указывается: какой материал, как наносился, какой толщины или плотности, при каком температурном режиме проводились испытания.

При проведении проектных расчётов выбирают решение, имеющее сертификат на конкретную область применения, желательно со схожей конструкцией, материалом воздуховодов, использованием дополнительных элементов (каркасов, креплений).

8. Мониторинг и техническое обслуживание огнезащиты

Как и любая другая инженерная система, огнезащита вентиляции требует периодического осмотра, чтобы вовремя выявлять повреждения или износ. Поддержание огнестойкости на расчётном уровне достигается рядом мероприятий:

1. Регулярная проверка целостности покрытий, наличия сколов, трещин, отслоений. Участки с повреждениями необходимо восстанавливать согласно инструкции производителя.

2. Очистка от пыли и грязи. Загрязнения могут ускорять коррозию металла под огнезащитным материалом, способствовать появлению местных дефектов.

3. Проверка состояния герметизации швов, узлов прохода и клапанов. Со временем герметики могут терять эластичность, а минеральная вата сжиматься.

4. Плановое обслуживание противопожарных клапанов: проверка плавких вставок, состояние привода, работоспособность сигнализации.

В случае замены фрагментов воздуховодов (например, при модернизации системы) необходимо использовать аналогичные по характеристикам и сертификации огнезащитные решения. Любые изменения должны согласовываться с проектными организациями.

9. Распространённые ошибки и проблемы

Несмотря на обилие регламентов и инструкций, на практике встречаются типичные нарушения:

1. Неправильная подготовка металлической поверхности. Остатки ржавчины или масла снижают адгезию огнезащитных покрытий и могут привести к их отслоению.

2. Слишком малый слой краски или штукатурки. Несоблюдение нормативной толщины даёт ложное впечатление о защите, однако фактически параметры огнестойкости оказываются ниже заявленных.

3. Некачественная герметизация стыков. Даже небольшой зазор может пропустить пламя или дым, сводя на нет основную огнезащиту.

4. Установка клапанов с классом огнестойкости ниже, чем требуется. Механическая часть может сработать, но корпус не выдержит нужное время.

5. Отсутствие регулярных осмотров. Покрытие может повреждаться в ходе эксплуатации: вибрации, обслуживание, ремонт. Без контроля и своевременной реставрации целостность защитного слоя нарушается.

10. Критерии выбора оптимального решения

При проектировании и эксплуатации вентиляционной системы с учётом пожарной безопасности важно тщательно сопоставлять несколько факторов:

1. Необходимый предел огнестойкости (EI 30, EI 60, EI 90, EI 120 и т. п.). Чем выше требование, тем надёжнее и толще материалы могут понадобиться, что увеличивает затраты и усложняет монтаж.

2. Тип и конфигурация системы. Прямолинейные воздуховоды или шахты проще в огнезащите, чем разветвлённые сети с большим количеством узлов и клапанов.

3. Масса и габариты. В некоторых случаях добавлять тяжёлые плиты на большие пролёты нецелесообразно, тогда лучше применять вспучивающиеся краски. При малых геометрических размерах может выгоднее оказаться устройство готовых огнестойких блоков.

4. Условия эксплуатации. При расположении каналов в помещениях с высокой влажностью (бассейны, прачечные, промышленные цехи) нужна дополнительно устойчивая к коррозии система. Если воздуховоды проложены снаружи здания, возможно воздействие ультрафиолета, дождя, снега. Все эти факторы учитываются при подборе покрытия.

5. Стоимость материалов и монтажа. Нужно сопоставлять не только цену, но и срок службы, затраты на обслуживание, возможность локального ремонта.

11. Практические примеры

1. Типовая офисная многоэтажка с приточно-вытяжной системой. Воздуховоды выполняются из оцинкованной стали толщиной 0,8–1,0 мм. Для получения EI 60 на шахтах, проходящих через этажи, наносят огнезащитную штукатурку толщиной 15–20 мм или используют минеральные плиты. Узлы прохода герметизируют огнестойкими манжетами, клапанами и герметиками.

2. Подземная парковка с противодымной вентиляцией. Задача — отвод горячих газов при пожаре. Воздуховоды подвергаются высокотемпературному воздействию, поэтому используют готовые стальные огнестойкие конструкции с сертификацией EI 120 и дополнительно утепляют их матами на основе базальтового волокна. Противопожарные клапаны управления потоками дыма оснащают электрическими приводами, которые получают сигнал от пожарной автоматики.

3. Производственный цех с агрессивными средами. Металлические воздуховоды усиливают толстым слоем огнеупорной облицовки (минеральных плит) снаружи, чтобы защитить их от внешних коррозионных факторов и обеспечить EI 90. Все стыки оклеивают фольгированной лентой, устойчивой к высоким температурам, и обрабатывают высокотемпературным герметиком.

12. Итоговые рекомендации для повышения надёжности

1. Соблюдать проектные решения и не изменять материалы самовольно. Заменять что-либо на аналог допустимо только при согласовании с проектировщиками и при наличии соответствующих сертификатов.

2. Проверять качество работ на всех этапах монтажа. Любые дефекты в начале эксплуатации проще устранить, чем потом при функционировании системы.

3. Регулярно проводить профилактический осмотр воздуховодов, шахт и клапанов. Выявленные сколы, отслоения, повреждения изолирующих слоёв должны быть своевременно устранены.

4. Хранить документацию по огнезащите. Это помогает планировать ремонты и модернизации, а также избегать ошибок в дальнейшем.

5. Изучать новые разработки. Периодически появляются более совершенные материалы с лучшими показателями огнестойкости, меньшим весом, более удобным способом монтажа.

Огнезащита вентиляционных систем — один из важнейших этапов в обеспечении пожарной безопасности здания. Грамотно выбранные материалы, корректное проектирование и аккуратный монтаж позволяют существенно замедлить распространение огня и дыма, создавая дополнительное время для эвакуации людей и работы спасательных служб. При дальнейшем обслуживании системы регулярные проверки и своевременный ремонт огнезащитных покрытий гарантируют сохранение проектных характеристик и надёжность вентиляции в аварийных ситуациях.
