Эффективные способы защиты бетонных конструкций от высоких температур

Бетон является одним из самых востребованных материалов в строительстве благодаря комбинации прочности, долговечности и сравнительно невысокой стоимости. Тем не менее, значительные перепады температур, а особенно воздействие высоких температур, могут приводить к ухудшению эксплуатационных свойств бетонных конструкций. Избыточный нагрев способен вызвать изменения в структуре, а также привести к снижению несущей способности и даже к разрушению отдельных участков. Ниже представлена подробная информация о способах защиты бетонных конструкций от высоких температур, особенностях термических процессов в бетоне и выборе соответствующих материалов и решений.

Основные факторы, влияющие на стойкость бетона при высоких температурах

Бетон состоит из цементного камня и заполнителей (песка, щебня или гравия). При температурном воздействии каждая из этих составляющих может проявлять различные термические и химические свойства. Ключевыми факторами, влияющими на термостойкость и долговечность бетона, обычно являются:

1. Тип цемента. Цементы, содержащие в основном портландит (Ca(OH)22​), при температурах выше 450–500 °C могут подвергаться интенсивной деградации. Специально разработанные жаростойкие цементы (глинозёмистые, шлаковые) лучше выдерживают высокие температуры.

2. Вид заполнителя. Известняковые заполнители могут начать разлагаться при температуре выше 700–800 °C, а гранитные обычно выдерживают более высокие температуры. В некоторых жаростойких бетонах применяют керамзит или другие специальные заполнители.

3. Степень увлажнённости. Наличие влаги внутри бетона может привести к развитию внутренних напряжений при испарении воды. Быстрая потеря влаги при высоких температурах способна вызвать растрескивание.

4. Присутствие армирующей стали. При повышении температуры стальная арматура теряет часть прочности. Поэтому важно правильно рассчитывать защитный слой и применять дополнительные меры.

5. Скорость нагрева и температура окружающей среды. Резкие перепады приводят к термическому удару, вызывают растрескивание и даже отколы верхних слоёв.

Термическое расширение и структурные изменения бетона

При повышении температуры бетон расширяется. Коэффициент линейного расширения у него составляет примерно 10×10−610×10−6–12×10−612×10−6 K−1−1. Несмотря на то что эта величина невелика, в больших конструкциях накопленные деформации могут быть значительными. Если нет компенсационных швов или специальных конструктивных элементов, возникающие напряжения приводят к образованию трещин, особенно при неравномерном распределении температуры по сечению конструкции.

Важным структурным аспектом является дегидратация цементного камня. Процесс потери воды в связанной форме начинается при относительно невысоких температурах (примерно 105–150 °C), однако наиболее критические изменения происходят при температуре свыше 300 °C. Гидратированные соединения кальция разлагаются, а портландит (Ca(OH)22​) теряет гидратную воду и превращается в оксид кальция (CaO). При охлаждении материал может повторно взаимодействовать с влагой, увеличиваться в объёме и приводить к растрескиванию.

Применение жаростойких цементов и бетонов

Для обеспечения лучшей стойкости к высоким температурам используют специальные виды цементов. Наиболее распространён вариант – глинозёмистый цемент (алюминатный), у которого содержание оксида алюминия (Al22​O33​) может достигать 40–80%. Глинозёмистые бетоны сохраняют работоспособность при температурах до 1000–1300 °C. Они применяются в таких конструкциях, как печи, дымоходы, туннели и другие объекты, подвергающиеся регулярному термическому воздействию.

Для приготовления жаростойких бетонов кроме глинозёмистого цемента используют специальные заполнители:

1. Шамотный или корундовый (обеспечивают высокую жаростойкость).

2. Перлит и вермикулит (облегчённые материалы с пониженной теплопроводностью).

3. Керамзит и керамзитовый гравий (сочетание достаточной прочности и умеренной плотности).

Важнейшим моментом является подбор водоцементного соотношения и контроль влажности. Чем меньше свободной воды в структуре, тем ниже риск парового распирания при быстром нагреве. Поэтому для жаростойких бетонов зачастую применяют добавки, повышающие удобоукладываемость без увеличения количества воды (пластификаторы, суперпластификаторы).

Противопожарные покрытия и огнезащитные составы

Один из наиболее доступных способов защитить бетонные конструкции от высоких температур – нанести огнезащитный слой, который выполняет функции теплового барьера. Существует несколько типов таких покрытий:

1. Интумесцентные краски. При нагреве разбухают и образуют термоизоляционный пенококс. Обеспечивают относительно тонкий, но эффективный защитный слой.

2. Штукатурные системы на основе цементно-вермикулитовых, цементно-перлитовых растворов. Толщина слоя определяется расчётными требованиями к огнестойкости. Такая штукатурка снижает скорость нагрева бетона и арматуры.

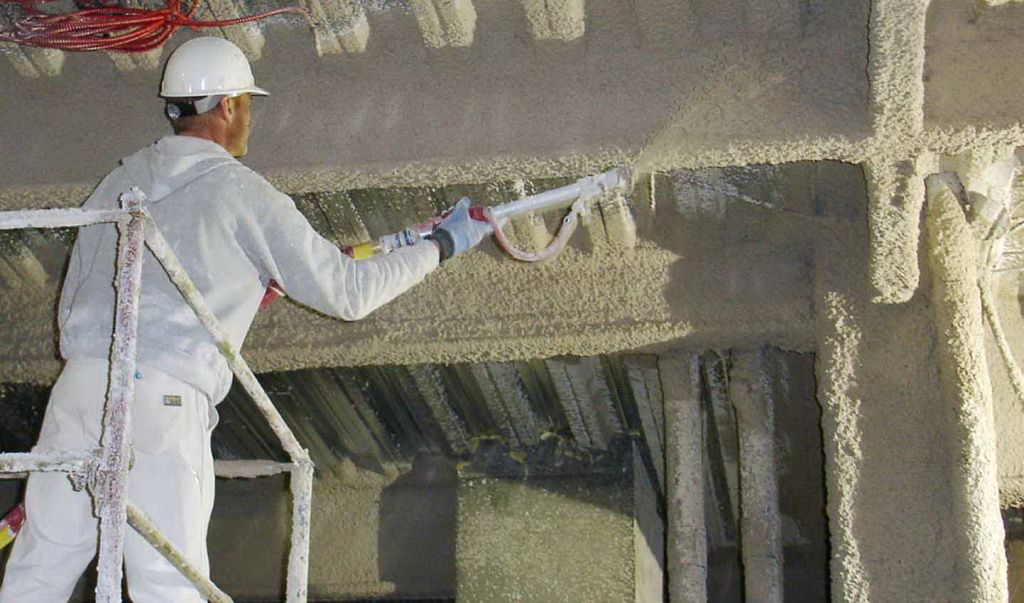

3. Спрей-набрызг из минеральных волокон или лёгких цементных смесей. При нанесении образуется пористая структура, хорошо удерживающая воздух и снижающая теплопроводность.

Существенное преимущество защитных покрытий – их способность продлевать время, в течение которого конструкция сохраняет несущую способность. Однако необходимо учитывать адгезию к бетону, стойкость к влаге, механическим воздействиям и условиям эксплуатации объекта.

Использование огнеупорных обмоток и теплоизоляционных материалов

При возведении сооружений, где температура может значительно превышать обычные эксплуатационные показатели, дополнительно применяют теплоизоляционные плиты, маты или обмотки. Ключевые материалы:

1. Маты из базальтового волокна. Отличаются высокой жаростойкостью, не поддерживают горение, обладают низкой теплопроводностью. Могут использоваться в качестве огнезащитного слоя и для снижения теплопотерь.

2. Керамическая вата. Предназначена для высокотемпературных условий (до 1000 °C и выше). Применяется при строительстве печей, топок и промышленных объектов.

3. Кальций-силикатные плиты. Обеспечивают хорошую теплоизоляцию, используются в конструкциях, где требуется уменьшить скорость и глубину нагрева.

Часто подобные материалы фиксируются к бетонной поверхности механически (анкерами, дюбелями), дополнительно армируются стеклосеткой или металлической сеткой для повышения прочности. При правильной установке такие системы существенно замедляют прогрев конструкций.

Фибровое армирование и специальные добавки

Введение специальных волокон в бетонные смеси может повысить термическую стойкость и уменьшить риск образования трещин. Существует несколько видов фибры, которые используются для таких целей:

1. Стальная фибра. Увеличивает прочность бетона на растяжение, сопротивление ударным нагрузкам и термическим деформациям. Однако при чрезмерно высоких температурах теряется часть свойств стали.

2. Полипропиленовая фибра. При повышении температуры волокна полипропилена плавятся и испаряются, образуя в бетоне дополнительную пористость. Это снижает риск взрывообразного растрескивания, так как пар быстрее выходит на поверхность.

3. Базальтовая фибра. Обладает высокой жаростойкостью и коррозионной стойкостью. Может играть роль своеобразного «скелета» для бетона при термическом воздействии.

Кроме фибры, для жаропрочных бетонов применяют добавки, повышающие связность структуры и уменьшающие капиллярную пористость (микрокремнезём, метакаолин). Эти компоненты уплотняют цементный камень и улучшают общий показатель жаростойкости.

Обеспечение правильного армирования и расчёта защитного слоя

Традиционная железобетонная конструкция имеет арматуру, которую необходимо защищать от перегрева. Критическая температура для стали, как правило, лежит в диапазоне 400–600 °C, при превышении которого прочностные показатели снижаются.

1. Толщина защитного слоя. При проектировании следует уделять особое внимание этому параметру. Чем толще слой бетона, тем дольше арматура не нагревается до опасных значений. Оптимальное значение защитного слоя выбирается в соответствии с нормативными документами и ожидаемыми условиями эксплуатации.

2. Дополнительная защита металлических элементов. Если условия эксплуатации предполагают экстремально высокие температуры, рекомендуется использовать системы огнезащиты именно для арматурных стержней (например, специальные огнеупорные оболочки).

Методы контроля влажности и высушивания бетона

Одна из причин разрушения бетона при высоких температурах – наличие свободной и физически связанной влаги. При быстром нагреве вода превращается в пар, вызывая внутреннее давление и растрескивание. Чтобы минимизировать этот эффект:

1. Применяют бетоны с низким водоцементным соотношением. Такая смесь содержит минимально необходимое количество воды для гидратации цемента, что уменьшает количество свободной влаги.

2. Дополнительно используют вентиляционные каналы или специальные пористые наполнители, помогающие пару выходить наружу.

3. Проводят предварительную термическую обработку конструкций, если это возможно. При строительстве промышленных объектов иногда используют мягкую сушку с плавным повышением температуры, что позволяет вывести излишки влаги без образования трещин.

Системы охлаждения и температурный мониторинг

В некоторых случаях бетонные конструкции подвергаются постоянному нагреву. Для промышленных установок, трубопроводов и подобных объектов создаются специальные системы охлаждения:

1. Встроенные трубные каналы. Через них пропускается вода или другой охлаждающий агент. Такая технология помогает поддерживать стабильную температуру бетона, отводить избыток тепла и предотвращать термические деформации.

2. Резервуарное охлаждение. В ряде случаев конструкции размещают рядом с резервуарами или системами водяного орошения. Дозированная подача воды снижает температуру поверхности. Важно исключить резкий перепад температур, иначе риск растрескивания повышается.

3. Мониторинг температуры в режиме реального времени. Специальные термопары, закладываемые внутрь бетона, позволяют контролировать тепловое состояние конструкции и при необходимости корректировать параметры охлаждения.

Жаропрочные пропитки и герметизирующие составы

Если требуется усилить поверхность уже существующей бетонной конструкции, используют пропитки, которые проникают в поры и капилляры, заполняя микротрещины и снижая вероятность проникновения влаги и газов. На рынке представлены пропиточные составы на основе силоксанов, силикатов и полимерных смол. Некоторые из них способны улучшать огнестойкость, повышая плотность поверхностного слоя.

Герметизирующие составы (мастики, полимер-цементные растворы и т. п.) применяются для заделки швов и стыков. При высоких температурах такие швы должны сохранять достаточную эластичность, чтобы компенсировать термические деформации.

Особенности ремонта и восстановления термически повреждённого бетона

Если конструкция уже подверглась значительному температурному воздействию, могут появиться трещины, сколы, выпоты оксида кальция на поверхности. Ремонтные мероприятия включают несколько этапов:

1. Диагностика. Определяют глубину повреждений, наличие внутреннего растрескивания и состояние арматуры. Для этого используют визуальный осмотр, ультразвуковые методики, методы ударного импульса и др.

2. Удаление разрушенных участков. Необходимо убрать ослабленный бетон до «здоровых» слоёв. Важно не повредить арматуру, если она не требует замены.

3. Очистка и восстановление арматуры (при необходимости). При потере сечения или сильной коррозии выполняется усиление дополнительными стержнями.

4. Заделка и восстановление слоя. Используют ремонтные составы на основе жаростойких цементов или специализированных смесей. Иногда применяется технология торкретирования, обеспечивающая хорошее сцепление ремонтного слоя с существующей поверхностью.

Практика применения комбинированных решений

В условиях, когда требуется обеспечить максимальную огне- и жаростойкость, применяют сразу несколько способов защиты. Например, при строительстве туннеля могут использовать жаростойкий бетон с глинозёмистым цементом, добавить полипропиленовую фибру, а поверх нанести лёгкую огнеупорную штукатурку или использовать навесные теплоизоляционные панели. Это даёт комплексную защиту: уменьшает скорость нагрева, снижает внутренние напряжения, обеспечивает сохранность металлической арматуры на нужный период.

Роль тестирования и сертификации

Выбор методов защиты зачастую зависит от норм, регламентирующих огнестойкость строительных конструкций. Для доказательства эффективности конкретного решения проводят испытания:

1. Лабораторные тесты (с определённым температурным режимом нагрева). Измеряют время достижения критической температуры внутри образца.

2. Промышленные (полноразмерные) испытания. Проверяют, как ведёт себя конструкция в реальных условиях, имитирующих рабочие температуры.

3. Сертификация по соответствующим стандартам. Например, в ряде стран применяются европейские или национальные методики проверки огнестойкости (EN 1363-1 и т. п.).

Такие испытания помогают определить оптимальный набор мероприятий для конкретного проекта.

Преимущества и недостатки различных способов защиты

1. Огнезащитные краски просты в нанесении, незначительно увеличивают массу конструкции, но их эффективность может снижаться при механических воздействиях или чрезмерной влажности.

2. Штукатурные составы обеспечивают надёжный барьер, но увеличивают массу и толщину элементов.

3. Теплоизоляционные плиты (базальтовые, кальций-силикатные) заметно улучшают термозащиту, однако требуют качественного монтажа, могут снижать доступ к бетонной поверхности для осмотра.

4. Фибровое армирование повышает ударную и термическую стойкость, однако сам по себе бетон без дополнительной защиты при экстремальных температурах может повреждаться.

5. Специальные жаропрочные бетоны дают хороший результат, но стоимость их компонентов обычно выше, чем у стандартных смесей.

Рекомендации по выбору защитной системы

При проектировании или модернизации строительных объектов, подверженных высокотемпературному воздействию, оптимальный выбор зависит от:

1. Температурного диапазона, частоты и длительности нагрева.

2. Конструктивных особенностей. Толщина бетонных элементов, наличие или отсутствие пустот, коммуникаций, арматуры.

3. Требуемого времени огнестойкости. Например, 30, 60 или 120 минут для сохранения несущей способности.

4. Ограничений по весу, толщине конструкции, архитектурных и эксплуатационных требований.

5. Допустимого бюджета. Одни решения, например интегрированные системы охлаждения, намного дороже простых покрытий.

При правильном сочетании современных материалов и технологий можно существенно повысить надёжность и долговечность бетонных конструкций, подвергающихся термическому воздействию. Важным этапом является квалифицированная оценка риска и грамотное проектирование, позволяющее внедрять эффективную систему защиты, учитывая особенности эксплуатации и температурные параметры. Это даёт возможность не только сохранить целостность бетона, но и избежать серьёзных ремонтных расходов, связанных с ликвидацией последствий термических повреждений.

Контроль влажности, применение жаропрочных бетонов, использование фибры, нанесение защитных покрытий и установка систем охлаждения могут использоваться как по отдельности, так и в комплексе, в зависимости от условий и задач. Каждый из этих методов вносит свой вклад в общую устойчивость сооружений при высоких температурах.

Комплексный подход, включающий проектирование с учётом термических нагрузок, применение сертифицированных материалов и выполнение надлежащих строительных норм, способствует получению надёжных результатов. При грамотном подборе технологий защиты бетонная конструкция способна сохранять прочность и функциональность на протяжении всего срока эксплуатации даже при существенных термических нагрузках.
